MK-14 |
|
La MK-14 est une carte icônique de la deuxième moitié des années 70.
Elle est pratiquement introuvable aujourd'hui et lorsqu'une se trouve en vente... le prix est prohibitif !
De nombreuses répliques ont été faites et se trouvent, elles aussi, plutôt rares en vente et quand c'est le cas le prix est aussi exhorbitant que pour une originale.
|
MK14
|
|
Répliques |
|
|
Réplique Arduino Nano
Heureusement pour les adeptes du langage assembleur du SC/MP il est possible de trouver aujourd'hui des émulations fonctionnant sur des microprocesseurs récents.
Il existe un émulateur MK-14 fonctionnant sur Arduino Nano qui peut se connecter à un PC pour tranférer des programmes au format IntelHex.
Il peut être trouvé sur des sites marchands en version déjà assemblé ou peut être fabriqué à partir des indications fournies sur github.
|
Arduino-Nano MK-14
|
|
|
Réplique MK-14 sur PIC

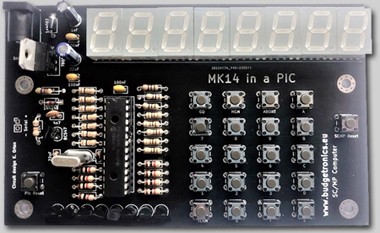

Un site néerlandais "Budgetronics" propose un kit MK-14 sur PIC.
Mk14 in a PIC
Le site "Budgetronics" propose, bien sur, le manuel pour réaliser le kit.
|
|
Overlay pour Arduino Nano MK14 |
|
|
La carte Arduino Nano-Mk14 ayant les inscriptions correspondantes aux touches difficilement lisibles un subterfuge permettant une meilleure lecture était nécessaire...
|
|
|
|
Sur le web de nombreux programmes permettant soit d'émuler une carte MK-14, soit d'assembler/désassembler des programmes el langage assembleur SC/MP.
Certains nécessitent l'installation d'environnement d'exécution (Python, Java, Dosbox...) et sont totalement gratuits.

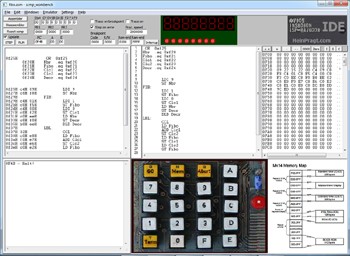

Un logiciel payant (2€95 !) répond aux différents besoins : assemblage / désassemblage, test des programmes et génération fichiers Hex.
Complété par un logiciel terminal (TeraTerm, RealTerm, Putty, Coolterm...) il est un excellent outil pour réaliser des programmes à destination de la MK-14.
L'auteur, Hein Pragt, propose aussi (gratuitement !) un émulateur MK-14 pour ceux qui programment directement en héxa.
|
|
|
|
Le manuel de la carte MK-14 d'origine proposait différents programmes.
Certains de ces programmes ont été repris pour être testé avec le programme de Hein Pragt puis avec la carte Arduino Nano-MK-14.
S'ajoutent à ces quelques exercices plusieurs petits autres programmes...
|
|
|
Utilitaire pour formats Hex |
|
|
Juste pour le plaisir : un petit Codeur/Décodeur Code Hex <=> IntelHex...
|
|
|
|
Pour ceux qui ne les auraient pas déjà... les 3 manuels indispensables pour l'utilisation du langage assembleur du SC/MP...
|
|
|
| |
![](javascript:document.dessin.src="../galerie/SBC/oldmk14.jpg"; voirPhoto(560,100);)
github Ardu14...![](javascript:document.dessin.src="../galerie/SBC/MK14/Nano_MK14.jpg"; voirPhoto(480,300);)
![](javascript:document.dessin.src="../galerie/SBC/MK14/MK14_PIC.jpg"; voirPhoto(700,850);)
![](javascript:document.dessin.src="../galerie/SBC/MK14/MK14.jpg"; voirPhoto(480,1500);)
![](javascript:document.dessin.src="../galerie/SBC/MK14/MK14_Keyboard.jpg"; voirPhoto(480,1500);)
![](javascript:document.dessin.src="../galerie/SBC/MK14/emulator.jpg"; voirPhoto(640,2100);)
![](javascript:document.dessin.src="../galerie/SBC/MK14/assembler.jpg"; voirPhoto(800,2100);)
Codeur/Décodeur IntelHex![preview](javascript:document.dessin.src="../galerie/SBC/MK14/utility.jpg"; voirPhoto(800,3100); "preview")
