La NP-34 |
|
La calculatrice NP-34 de Chris Chung méritait une page sur ce site.

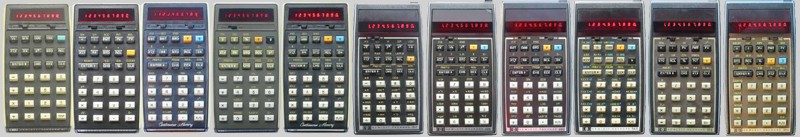

La NP-34 n'est pas réellement une calculatrice mais plutôt 11 calculatrices différentes :
|
HP-21 calculatrice scientifique de la série Woodstock,
HP-22 calculatrice financière de la série Woodstock,
HP-25 calculatrice scientifique programmable de la série Woodstock,
HP-27 calculatrice scientifique et financière (une vraie salade !) de la série Woodstock,
HP-29C calculatrice scientifique programmable de la série Woodstock,
HP-31E calculatrice scientifique de la série Spice,
HP-32E calculatrice scientifique de la série Spice,
HP-33C calculatrice scientifique programmable de la série Spice,
HP-34C calculatrice scientifique programmable de la série Spice,
HP-37E calculatrice financière de la série Spice,
HP-38C calculatrice financière programmable de la série Spice.
|
Cette page permet donc de télécharger mes réalisations concernant cette calculatrice.
|
NP-34
|
|
 Les interfaces NP-34 permettent d'échanger les programmes sources pour les :
HP-25, HP-29C, HP-33C, HP-34C et HP-38C
La NP-34 est construite sur la base d'un micro-controleur TI msp430g2744 et peut être connectée à un PC via un TI LaunchPad MSP-EXP430F5529LP.
L'utilitaire MSP Flasher permet de charger, mais aussi de décharger , le firmware de la NP-34 sous la forme 'd'un fichier ".hex".
Ce fichier ".hex" contient la partie émulation des calculatrices mais aussi pour chacune d'entre elles la partie RAM contenant les données (registres et programmes).
Les programmes et registres des 5 calculatrices programmables supportées par la NP-34 peuvent être extraits du fichier ".hex" issu de la calculatrice pour être édités et imprimés.
Ces programmes et registres peuvent alors être réinjectés dans la calculatrice après reconstruction d'un fichier ".hex" avec la RAM mise à jour.
Dans chaque ZIP de chaque interface, des fichiers de commande sont fournis en exemples. (à adapter selon votre organisation de fichiers)
L'utilitaire MSP Flasher peut être téléchargé sur le site TI.com ou ici
|
TI LaunchPad
|
|
|
|
Les Overlays NP-34
Sur la face avant de la NP-34 les indications de fonctions imprimées correspondent à la calculatrice HP-34C.
Ces indications ne sont pas applicables aux autres modèles de calculatrice dont l'utilisation peut être facilitée à l’aide de superpositions de clavier.
Vous pouvez imprimer les superpositions de clavier sur Bristol, et les découper avec un cutter de précision (couteau x-acto).
mais si vous préférez vous pouvez vous faire aider par
une image présentant les indications des claviers :
|
|
|
Les Boites pour Claviers NP-34
Les superpositions de claviers ne permettant pas une lecture aisée de toutes les fonctions des
calculatrices, j'ai conçu des boîtiers permettant d'y glisser les calculatrices NP-34.
Imprimés sur du papier 80 g puis plastifiés, ces boîtiers permettent une meilleure lisibilité des
claviers contenant le plus de texte.
Le fonctionnement des touches est similaire à celui des claviers à membrane, comme avec les DM de la taille d'une carte de crédit. (DM12C, DM15C, DM16C, DM41C)
|
Keyboard box
|
|
Firmware NP-34
Chris Chung met à disposition les mises à jour de firmware sur GitHub, ainsi que toutes les informations pour faire les mises à jour.
La mise à jour du firmware de la NP-34 peut se faire grâce à
un dongle USB TTL (FTDI)
un TI LaunchPad (MSP-EXP430F5529L)
|
|
Réunion HP d'Allschwil 2025
Lors de la Réunion HP d'Allschwil 2025  une présentation de la NP-34 a été faite par Chris Morris.
Le compte-rendu de cette réunion HP d'Allschwil 2025 est disponible sur le site de Matthias Wehrli.
|
|
Autres liens
Pour vous aider dans l'utilisation des 11 calculatrices incluses dans la NP-34 vous pourrez trouver les manuels utiles sur le site HPCALC.ORG
|
| |
