NANO-14 |
|
Sur le site github de Johannes le Roux tous les éléments nécessaire pour la réalisation d'un "Ardu14".
Arduino-Nano MK-14
|
|
|
NANO-14 |
|
J'ai adapté le source "Ardu14.ino" pour permettre l'utilisation d'une carte Nano avec un programme "terminal" (TeraTerm, Hyperterm,...) sur PC.
La carte seule, sans afficheurs LED 7 segments ni boutons poussoirs, permet ainsi l'utilisation de programmes en langage assembleur SC/MP.
Cette version intègre :
Aide sur les commandes,
Chargement des programmes au format «Intel Hex»,
Défilement programme pas à pas (touche "espace"),
Utilisation des majuscules/minuscules.
Bien sur le NANO-14 fonctionne parfaitement avec une carte Nano compatible (à moins de 3€) qui est plus économique qu'une véritable Arduino Nano (à 28€ environ) !
Arduino Nano
Plus un petit boitier imprimé et plastifié pour habiller le tout...
|
|
|
NANO-14 Plus |
|

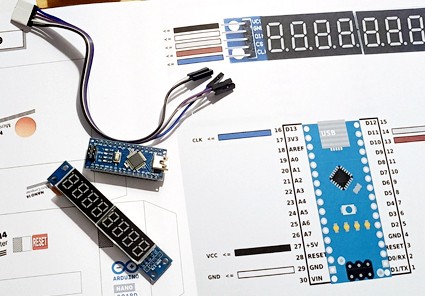

J'ai aussi adapté le source "Ardu14.ino" pour permettre l'utilisation avec un programme "terminal" PC (TeraTerm, Hyperterm,...) de la même Nano mais complétée par un afficheur MAX7219 7 segments.
La carte avec son afficheur LED 7 segments permet ainsi l'utilisation de programmes en langage assembleur SC/MP avec affichage de textes sur les LEDs.
A l'adresse 0F20 un programme de démonstration préchargé utilise cette fonctionnalité.
|
|
| |
github: Ardu14...![](javascript:document.dessin.src="../galerie/SBC/MK14/Nano_MK14.jpg"; voirPhoto(480,230);)
Croquis Arduino pour NANO-14![](javascript:document.dessin.src="../galerie/SBC/MK14/nano1.jpg"; document.getElementById("lbl").innerHTML="Arduino Nano";voirPhoto(540,930);)
![](javascript:document.dessin.src="../galerie/SBC/MK14/nano14.jpg"; document.getElementById("lbl").innerHTML="NANO dans sa petite boite";voirPhoto(540,1350);)
![](javascript:document.dessin.src="../galerie/SBC/MK14/tera01b.jpg"; document.getElementById("lbl").innerHTML="Aide sur les commandes";voirPhoto(574,750);)
![](javascript:document.dessin.src="../galerie/SBC/MK14/tera03b.jpg"; document.getElementById("lbl").innerHTML="Chargement des programmes au format «<B><I>Intel Hex</I></B>»";voirPhoto(574,750);)
![](javascript:document.dessin.src="../galerie/SBC/MK14/tera02b.jpg"; document.getElementById("lbl").innerHTML="Défilement programme pas à pas";voirPhoto(574,750);)
![](javascript:document.dessin.src="../galerie/SBC/MK14/nano14plus_02.jpg"; voirPhoto(612,1900);)
![](javascript:document.dessin.src="../galerie/SBC/MK14/nano14plus_03.jpg"; voirPhoto(612,1900);)
